要提高外墙保温一体板的防水性能,关键在于从材料、设计、施工和维护四个维度入手,构建一个系统化的防水体系,而不只是依赖材料本身。这可以总结为“选好材、严密封、精施工、控细部、通排汽、常检测”的核心原则。
1. 材料选型:从源头把关
饰面层: 选用致密、憎水性强的材料,如高耐候氟碳涂层,能有效抵御雨水和抑制霉菌。
保温芯材: 必须选用闭孔型保温材料(如聚氨酯板),这类材料吸水率低,能长期保持稳定的保温性能。如果因防火需求不得不选用岩棉板,则必须确保其经过良好的憎水处理。
胶粘剂与密封胶:
粘结层应采用高分子聚合物改性砂浆,它不仅粘接强度高,还能形成一道致密的防水层。
板缝密封是重点。应选用位移能力≥25级的硅酮耐候密封胶(如新安8000、之江JS-361等),这类胶能适应热胀冷缩引起的板缝位移而不开裂。在南方高湿地区,也可选用弹性更好的聚氨酯密封胶。
2. 构造与安装节点:构建多道防线
构造设计是防止系统性渗漏的关键。
科学设计板缝与密封:
安装时应合理控制板缝宽度,一般在5-10mm之间,太窄会导致热胀时板材挤压变形,太宽则增加密封难度。
板缝内部应先填充PE泡沫棒(直径通常为缝宽的1.2倍),这不仅能控制密封胶的厚度,还能防止三面粘接,从而避免密封胶被拉裂。
采用有效的防水构造:
推荐采用“密封胶+空腔”的构造,也称为“雨幕系统”。它在板材与墙体间预留20-50mm空腔,能形成排水通道和等压空间,即使有水透过外层密封胶,也能从空腔内排走,实现“防水双重保险”。
此外,可在保温层与基层墙体之间设置聚合物水泥防水层,这能有效阻隔墙体内部潮气对保温系统的侵蚀。
处理关键节点: 窗台、女儿墙、勒脚等部位是渗漏的薄弱环节。应在这些位置设置鹰嘴、滴水线,并使用金属泛水板包覆收口,配合高性能密封胶,引导雨水快速排走,避免积水。

3. 施工核心工艺:工序要到位
规范施工是保证防水性能的最后一环。
基层处理: 墙面必须坚实、平整、干净、干燥。铲除墙面附着的油污、粉尘和脱模剂等,凹凸处需修补平整,这是确保板材有效粘贴的基础。

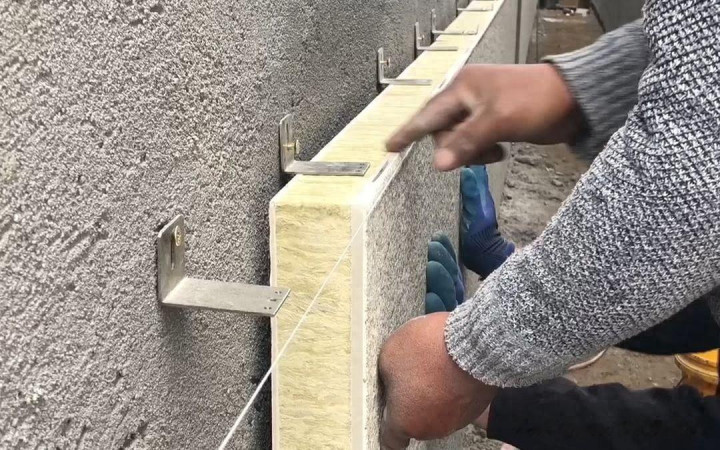

粘贴施工: 采用“粘锚结合”的施工工艺。使用专用聚合物粘结砂浆,通过点框法或条粘法在板材背面涂抹,确保有效粘贴面积。锚固件要安装牢固。
打胶密封:
打胶前,板缝必须干燥、无尘、无油。
将密封胶满填板缝,压实抹平,确保与板材两侧完全粘接,形成一个连续的防水层。
打胶应连续、饱满,避免出现气泡或断点。
批抹抗裂防护层: 在保温层表面,通常需涂抹两层聚合物抹面胶浆,并内嵌耐碱玻纤网格布,以提升整个系统的抗裂和防水能力。
4. 透气与排水机制:给墙体“呼吸”功能
平衡防水与“呼吸”是延长系统寿命的关键。
安装排气塞: 在墙面按一定距离安装排气塞。它内部有防水透气膜,能让墙体内部积存的潮气单向排出,防止保温层受潮和饰面起鼓,同时阻止外部雨水进入。
复合功能膜层: 在系统内部复合功能膜是更有效的方案。在面层内侧设置防水透气膜,能排出潮气并阻挡外部雨水;在保温层内侧(靠近墙体一侧)设置防水隔汽膜,则能防止室内水汽进入墙体系统内部结露。两层膜共同构建出一个“可呼吸”的墙体系统。
5. 定期检测维护:守好最后一道防线
长效管理不容忽视。
定期巡检: 建议每年雨季前后进行一次全面检查。重点查看板材有无开裂、起鼓,板缝处密封胶有无老化、开裂、翘起或与板面脱开。
及时修复: 一旦发现密封胶失效或板材破损,应立即进行修补。清理旧的密封材料后,重新打胶;对于损坏的板材,则需整块更换。
表面保洁: 保持饰面层清洁,避免污垢、青苔等附着,这有助于保护外层涂层,维持其防水性能。
6. 常见渗漏原因排查
当出现渗漏问题时,可以按以下顺序快速排查:
失效的密封胶: 这是最常见的原因。检查板缝是否开裂、脱落。
锚固件密封不良: 检查锚固件是否凸出板面或未被密封胶完全覆盖。
排水排气不畅: 检查排汽孔是否堵塞或被覆盖。
特殊部位构造缺陷: 重点检查窗台、女儿墙等节点构造是否符合规范。
总的来说,提升外墙保温一体板的防水性能,需要在材料选择、构造设计、施工工艺和长期维护全链条上系统把控,并巧妙运用“疏”与“堵”结合的理念,才能实现长效、可靠的防水效果。
财盛证券提示:文章来自网络,不代表本站观点。
